IC-SNMP/mini-USB. Плата расширения интерфейсов. Штиль в Томске

Описание IC-SNMP/mini-USB. Плата расширения интерфейсов. Штиль

Плата расширения интерфейсов для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»: стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА; однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 1-10 кВА. Интерфейсы: mini-USB; Ethernet (TCP/IP-адаптер); «сухие контакты»; RS-485; 4P4C для датчика t,°C Штиль» TS-1 (датчик входит в комплект поставки); поддерживаемые протоколы Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ HID/ Штиль; габ.размеры 40х68х65 мм

Назначение изделия

Плата расширения интерфейсов «Штиль» IC-SNMP/mini-USB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:
- стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА;
- однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 0,25-10 кВА.

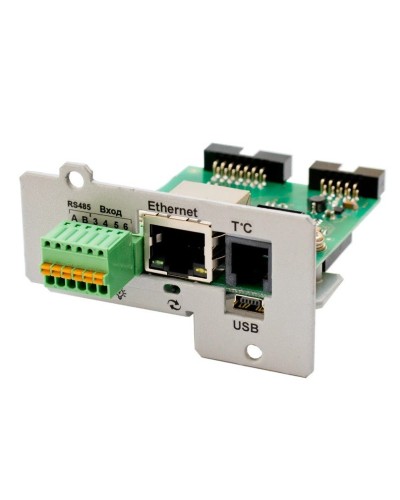

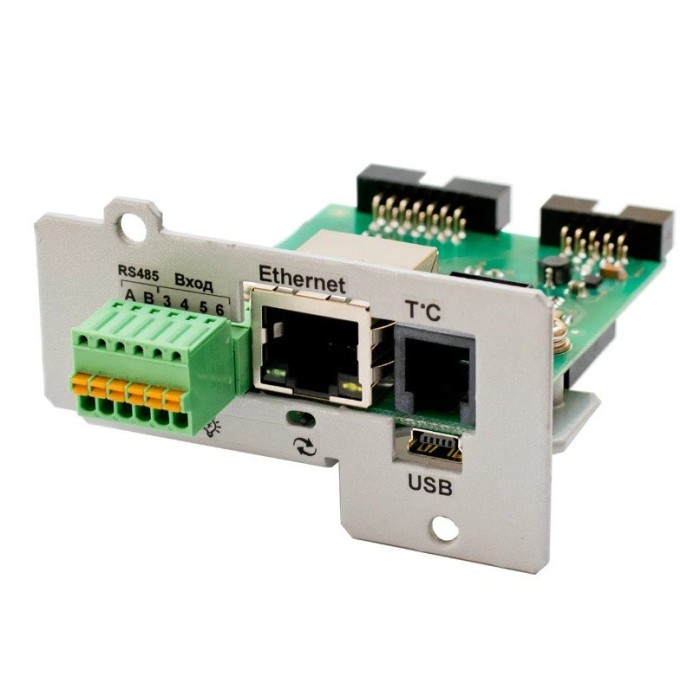

На фронтальной панели платы расширения расположены разъемы:
- mini-USB – соединение с ПК;
- Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
- сигнализация («сухие» контакты) – входы для мониторинга внешних сигналов;
- RS-485 – мониторинг внешних устройств по проприетарному протоколу;
- 4P4C – разъём для подключения датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик входит в комплект поставки).

Под линейкой наружных разъемов находятся элементы индикации и управления:
- зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора;
- синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения;
- кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.

Мониторинг и управление через модуль IC-SNMP/mini-USB можно выполнять двумя способами:
- при помощи специализированного ПО «ShtylDeviceManager»;
- через WEB-интерфейс, используя браузер.

При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.
